Мачты со стационарной короной предназначены для организации освещения больших открытых территорий: промышленных объектов, автомобильных развязок и магистралей, аэропортов и морских портов. Представленные в этом разделе каталога мачты производит компания "Альдекс", которая специализируется на разработке и изготовлении высотных конструкций.

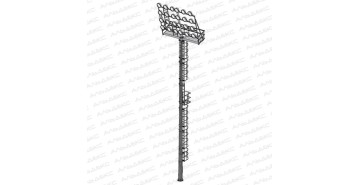

Мачты МГФ-СР состоят из секционного ствола, площадки для обслуживания, приспособлений для подъема площадки и стационарной короны, которая представляет собой раму для крепления прожекторов. Точная комплектация оговаривается в заявке. Ствол мачты образуют секции длиной не больше 11 м, их монтируют на месте. Благодаря секционной конструкции и полому граненому стволу конструкцию несложно доставить к месту установки.
Мачты производят из листового проката, обработанного методом горячего цинкования — это необходимо для защиты от коррозии. Дополнительно можно нанести лакокрасочное покрытие. Также можно заказать мачты МГФ-СР не только типовых, но и индивидуальных параметров. Высота мачты — от 16 до 40 м, диаметры нижнего основания — от 393 до 945 мм.
Примечание: Высокомачтовая опора МГФ-СР является сложным техническим изделием, рассчитываемым для каждого объекта индивидуально. В данном разделе приведены только типовые решения.
Для изготовления ствола используется стальной металлопрокат. Листы стали сгибают на гибочных станках и проваривают электросваркой вдоль ствола. Благодаря этому конструкция приобретает необходимую прочность и сопротивляемость ветровым нагрузкам. Мачта подвергается горячему цинкованию с целью предотвращения коррозии. Может окрашиваться в красно‐белые полосы либо любой цвет из палитры RAL.
| Параметр | Значение |
|---|---|
| Высота | 16-40м |
| Вес | 750-4399кг |
| Верхний диаметр | 190-500мм |
| Нижний диаметр | 393-945мм |
| Количество световых приборов | до 60шт |
| Артикул | МГФ-СР |
| Название | Обозначение мачты | Параметры ствола | Наименование закладного элемента |
Высота ствола мачты, м |
Присоединительные параметры фланца ствола мачты | ||||
| Dв, мм | Dн, мм | d | n | А | Б | ||||
| МГФ-16-СР | МГФ-16-СР(Х)-Y-Z-ц | 190 | 393 | ЗА-30/12/Д540-0,94хц | 16 | 30 | 12 | 640 | 540 |
| МГФ-18-СР | МГФ-18-СР(Х)-Y-Z-ц | 220 | 440 | ЗА-30/18/Д540-0,94хц | 18 | 30 | 18 | 640 | 540 |
| МГФ-20-СР | МГФ-20-СР(Х)-Y-Z-ц | 199 | 436 | ЗА-30/12/Д540-0,94хц | 20 | 30 | 12 | 640 | 540 |
| МГФ-25-СР | МГФ-25-СР(Х)-Y-Z-ц | 350 | 550 | ЗА-30/18/Д760-1,3хц | 25 | 30 | 18 | 900 | 760 |
| МГФ-30-СР | МГФ-30-СР(Х)-Y-Z-ц | 400 | 760 | ЗА-36/24/Д920-1,3хц | 30 | 36 | 24 | 1055 | 920 |
| МГФ-35-СР | МГФ-35-СР(Х)-Y-Z-ц | 500 | 920 | ЗА-36/24/Д1070-1,3хц | 35 | 36 | 24 | 1200 | 1070 |
| МГФ-40-СР | МГФ-40-СР(Х)-Y-Z-ц | 495 | 945 | ЗА-36/24/Д1070-1,3хц | 40 | 36 | 24 | 1200 | 1070 |
X — максимальный вес устанавливаемого оборудования
Y — ветровой район эксплуатации
Z — количество ОП
Dв — диаметр в верхней части опоры
Dн — диаметр в нижней точке опоры
d — диаметр отверстия во фланце
n — количество отверстий во фланце
А — диаметр фланца
Б — диаметр, на котором размещены отверстия на соединительном фланце мачты
| Обозначение мачты | Ориентировочный общий вес металлоконструкции*, кг | МАХ вес устанавливаемого оборудования, кг | Кол-во ОП***, шт. | Ветровые районы эксплуатации | Масса ствола**, кг |
|---|---|---|---|---|---|
| МГФ-16-СР(Х)-Y-Z-ц | 1360 | 560 | до 12 | II — IV | 750 |
| МГФ-18-СР(Х)-Y-Z-ц | 1594 | 875 | до 16 | II — IV | 907 |
| МГФ-20-СР(Х)-Y-Z-ц | 1623 | 875 | до 20 | II — IV | 893 |
| МГФ-25-СР(Х)-Y-Z-ц | 2847 | 1050 | до 25 | II — IV | 1929 |
| МГФ-30-СР(Х)-Y-Z-ц | 3634 | 1750 | до 25 | II — IV | 2673 |
| МГФ-35-СР(Х)-Y-Z-ц | 5178 | 1750 | до 35 | II — IV | 4117 |
| МГФ-40-СР(Х)-Y-Z-ц | 5591 | 2100 | до 35 | II — IV | 4399 |
* Указан ориентировочный вес мачты в сборе.
** Масса указана без учёта устанавливаемого оборудования. Вес уточнятся индивидуально и зависит от условий эксплуатации.
*** Количество прожекторов указано ориентировочно, оно может быть изменено в зависимости от кострукции мачты.
Главная особенность высокомачтовой опоры для освещения МГФ-CP — это возможность использования различных типов корон.
Возможны такие варианты:
Для удобного технического обслуживания приборов освещения возле короны обустраивается техническая площадка с перилами. Подъём персонала к ней выполняется по лестнице с предохранительной рамой. Также выпускаются модели без технической площадки и лестницы. Обслуживание осветительных приборов в этом случае осуществляется с помощью автогидроподъёмной техники.
В нижней части ствола размещён фланец для монтажа опоры. Его диаметр колеблется от 64 до 120 см, имеются крепёжные отверстия для фиксации на анкерной закладной детали фундамента.
Высокомачтовая опора модели МГФ‐СР имеет такие плюсы:
Установка конструкции производится на фланец, крепление осуществляется на анкерную закладную деталь. Она бетонируется в земле и связывается с армирующим каркасом основания. Размеры шпилек, их количество и диаметр определяются проектом, который составляется для конкретного места эксплуатации.
Мачта МГФ‐СР изготавливается индивидуально под требования конкретного заказчика. Высота, толщина проката, количество секций, вид рамы, тип покрытия и прочие характеристики определяются с учётом технического задания, климатических особенностей местности, ветровой нагрузки, агрессивности внешнего воздействия.
Стоимость конструкций рассчитывается в срок до трёх дней с момента оформления заказа. Производство занимает до восьми недель и зависит от загруженности технологических линий. Вместе с мачтами можно заказать в компании "Альдекс", они делаются в срок до трёх недель.
