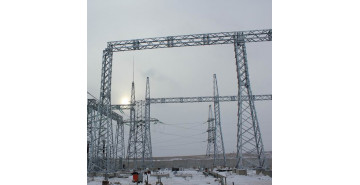

Стальные порталы ОРУ 220 кВ

Особенности конструкции ОРУ 220 кВ

Стальные порталы ОРУ 220 кВ изготавливаются по типовому проекту 3.407.9-149 выпуск 2.
Верхняя часть конструкции и траверсы изготавливаются из углового металлопроката и имеют форму решетки. Соединяются при этом они посредством болтового соединения.
Нижняя часть изделия обладает развитой базой.

Типовой проект 3.407.9-149 выпуск 2:

• 3.407.9-149.k.pdf
• 3.407.9-149.0 (12965tm-0).pdf
• 3.407.9-149.1 (12965tm-1).pdf
• 3.407.9-149.2 (12965tm-2).pdf
• 3.407.9-149.3 (12965tm-3).pdf

Сравнительная таблица порталов ОРУ 220 кВ

Стальные порталы ОРУ 220 кВ всех марок по типовому проекту 3.407.9-149 выпуск 2.
Стойки и траверсы порталов ОРУ 220 кВ собираются из углового проката в виде решетчатых конструкций с помощью болтов. Нижние секции стоек порталов имеют развитую базу.
