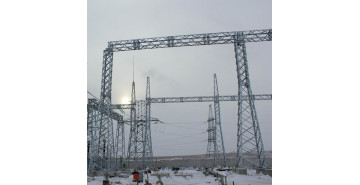

Стальные порталы ОРУ 150 кВ

Стальные порталы ОРУ 150 кВ изготавливаются по типовому проекту 3.407.2-162 выпуск 1 и 3.407.2-162 выпуск 2.
Способ изготовления данных конструкций — комбинированный. При этом, верхняя часть изделия выполнена сварным швом, а нижняя посредством болтового соединения. Верхний ярус представляет собой решетчатую конструкцию с поперечным сечением 500×500 мм.

Типовой проект 3.407.2-162 выпуск 1,2:

Стальные порталы ОРУ 150 кВ для обычных районов

Стальные порталы ОРУ 150 кВ всех марок по типовому проекту 3.407.2-162 выпуск 1 и 3.407.2-162 выпуск 2.
Стойки и траверсы порталов ОРУ 150 кВ собираются из углового проката в виде решетчатых конструкций с помощью болтов. Нижние секции стоек порталов имеют развитую базу.

Марка	Тип	Число стоек	Масса, кг	Проект
ПС-150Ш	шинный	2	1121	3.407.2-162 выпуск 1
ПС-150Я1	ячейковый	2	2589	3.407.2-162 выпуск 1
ПС-150Я2	ячейковый	2	2840	3.407.2-162 выпуск 1
ПС-150Я3	ячейковый	2	2985	3.407.2-162 выпуск 1
ПС-150Я4	ячейковый	3	4773	3.407.2-162 выпуск 1
ПС-150Я5	ячейковый	4	6209	3.407.2-162 выпуск 1
ПС-150Я6	ячейковый	4	5707	3.407.2-162 выпуск 1
ПС-150Я7	ячейковый	4	6455	3.407.2-162 выпуск 1
